斜垫铁的制作要求和技术参数

时间:2022-01-23 分类:常见问题 点击:1856次

  调整垫铁_减震垫铁_机床垫铁厂家给大家介绍斜垫铁制作要求和技术参数

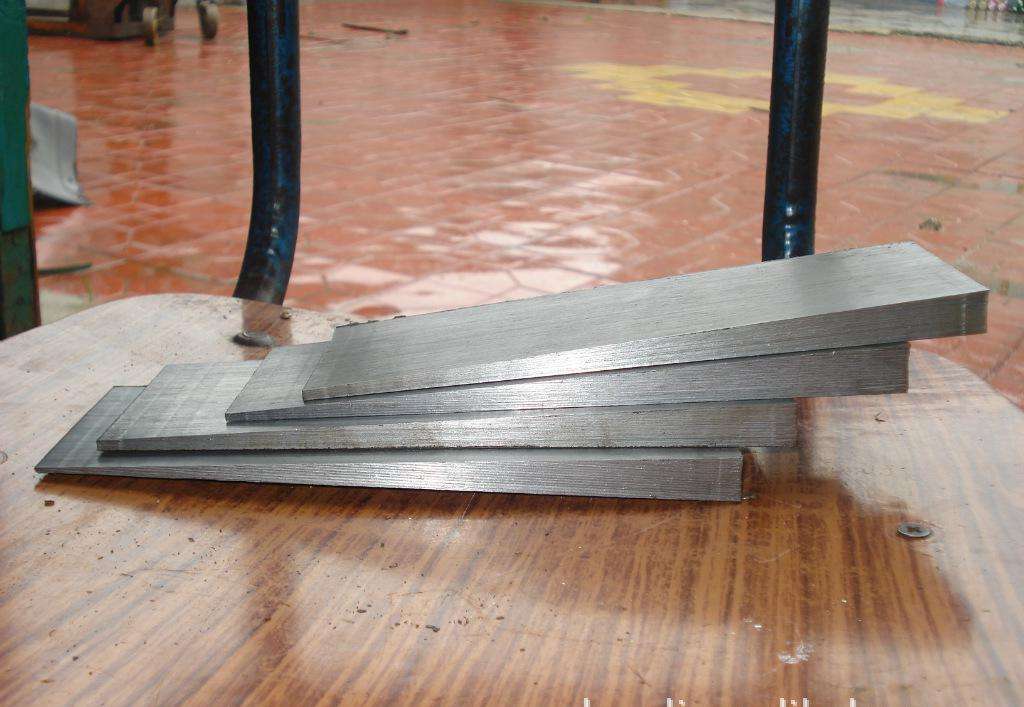

斜垫铁一般没有具体规格,一般是按设备重量设计图纸,定做加工。但常用的规格有100*50;120*60;120*80;150*80;160*80;200*100;200*120;200*150;240*120;300*150等。斜垫铁精度一般为△12.5,为一般粗糙精度斜垫铁,△6.3为中级精度斜垫铁,△3.2为精度斜垫铁,△0.8为斜垫铁(磨床磨削平面而成)。其用途是使设备在运转过程中不发生倾斜、震动,保证设备在运转过程中处于水平、稳定状态,减少设备磨损,保证设备的良好运行及工件的高精度。机械设备安装工程中斜垫铁和平垫铁的一般规定:调整垫铁_减震垫铁_机床垫铁_斜垫铁

  (1)斜垫铁的材料可采用普通碳素钢;平垫铁的材料可采用普通碳素钢或铸铁。

  (2)斜垫铁和平垫铁的制作应符合下列要求:1.规格和尺寸,应符合附表的规定。2.厚度H可根据实际需要和材料的材质和规格确定。斜垫铁的斜度宜为1/10~1/20;对振动较大或设备的垫铁斜度可为1/40。

  (3)采用斜垫铁时,斜垫铁的代号宜与同代号的平垫铁配合使用。

  (4)斜垫铁应成对使用,成对的斜垫铁应采用同一斜度。

  在设备底座和基础表面间设置垫铁的作用是:

  (1)调整设备的标高和水平度;

  (2)矫正设备底座的微量变形;

  (3)将设备的负荷(包括设备重量、地脚螺栓拉紧力和其他附加力等)传递给基础;

  (4)使设备底座与基础面间保留的,以确保二次灌浆层能充满设备底座底面与基础表面之间的空隙;

  (5)设备不作二次灌浆时,垫铁对设备的振动有阻尼作用。

  垫铁的负荷和面积,垫铁和灌浆层承受负荷有三种情况:

  (1)当垫铁组数较多,且无灌浆层,或有灌浆层只起固定垫铁和防止水、油流入底座下等作用时,负荷全部由垫铁承受。

  (2)当垫铁组有数量,每组垫铁均垫稳、垫实,且灌浆层与设备底座底面接触紧密时,负荷由垫铁和灌浆层共同承受。

  (3)当设备底座下垫铁组数较少或采用无垫铁安装,垫铁或调整螺钉只起设备找标高、找水平作用,灌浆层和设备底座底面接触紧密时,负荷全部由灌浆层承受。
