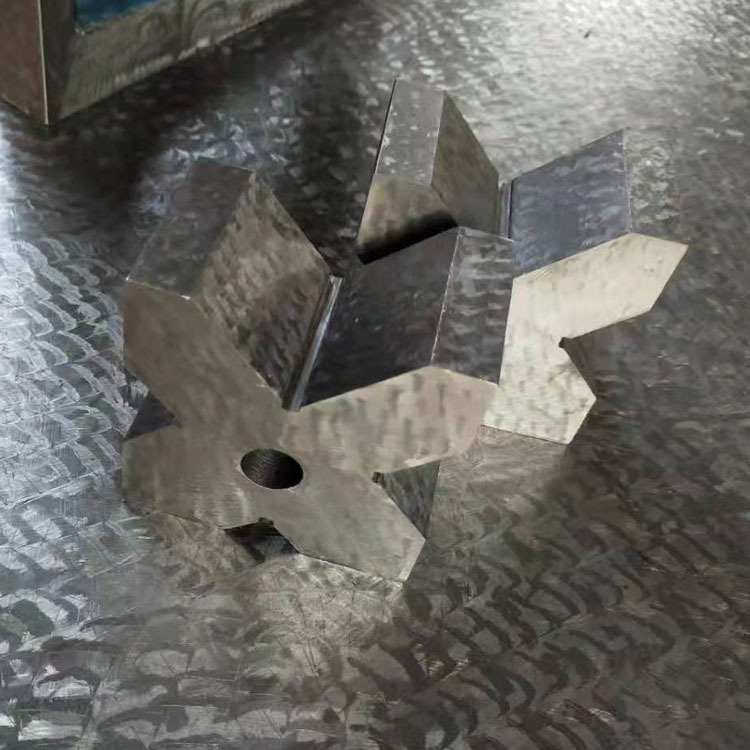

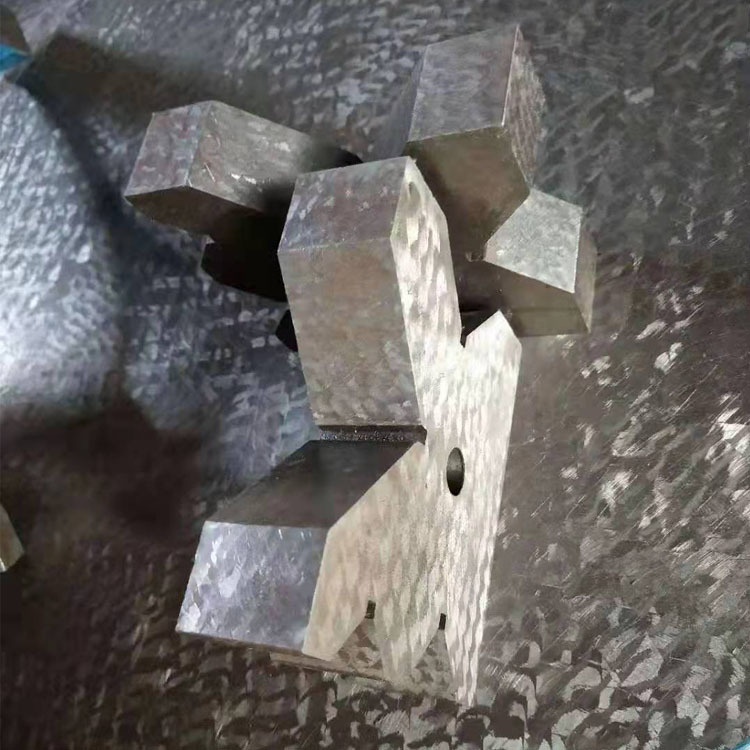

铸铁V型架

主要检测检验轴类或圆柱状工件的尺寸误差。工作范围包括校正轴类工件的垂直度、同心度及划线等。经过两次人工时效后且精加工完毕后的V型架半成品,6个或4个一组串联进行铲刮。其目的是单对V型架的尺寸精度统一。为便于测量工作的便捷,轻便等原因,对于小型V型架采用实心结构工艺,大型V型架采用框架式结构工艺

产品详情

  V型架的用途:主要检测检验轴类或圆柱状工件的尺寸误差。工作范围包括校正轴类工件的垂直度、同心度及划线等。

  V型架的材质:分别为HT200-300,_大理石,铸钢,及磁性。

  V型架的用途:主要用于轴类工件的检验,校正,划线,还可用于检验工件垂直度,平行度。

  V型架标准:按_GB4972-85标准制造,一般都成对供应,是一个四棱体,四个工作面上或四个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线。

  V型架规格:100×100×80mm 150×150×80mm 200×200×90mm 300×300×120mm

  V型架的生产工艺:经过两次人工时效后且精加工完毕后的V型架半成品,6个或4个一组串联进行铲刮。其目的是_单对V型架的尺寸精度统一。为便于测量工作的便捷,轻便等原因,对于小型V型架采用实心结构工艺,大型V型架采用框架式结构工艺。

  V型架外观:实心结构的V型架采用全工作面涂防锈油,框架式结构工作面涂防锈油,空心部分涂蓝色或黄色油漆。

  V型架使用注意事项:为_轴类工件的检验结果准确有效,V型架_成对供应。

  V型架承载_严格按照规定承载。放置V型架由于过载承载而引起变形,导致测量结果不准确。

  使用完毕后的V型架应立式置于水平面。并做好防尘等工作。

  由于V型架是成对使用,所以应避免在使用过程中造成单个V型架的磕碰,放置待检工件也许格外注意。防止因磕碰破损对V型架及待检工件的损坏。

  V型架的包装及运输:采用木箱成对包装。由于V型架是较轻的检验工具,所以运输过程中应防摔及防止重物挤压。

规格

工作面平面度

V型槽对底面平行度

V型槽对侧面平行度

V型槽对两侧面对称度

V型槽对端面的垂直度

精度等级

0级

1级

2级

0级

1级

2级

0级

1级

2级

0级

1级

2级

0级

1级

2级

I型

35×35×30

1

2

3

2.5

5

10

2.5

5

10

5

10

20

5

5

10

60×60×50

1

2

3

2.5

5

10

2.5

5

10

5

10

20

5

5

10

105×105×100

1.5

3

5

4

8

15

4

8

15

8

16

30

8

8

15

II型

100×100×65









10

20



10

20



20

40







150×150×80









15

25



15

25



30

50







200×200×90









15

25



15

25



30

50







300×300×120









20

30



20

30



40

60
